  • CYMA AKM Техобслуживание бокса и установка новой проводки MAXPower на полевике IRF1404

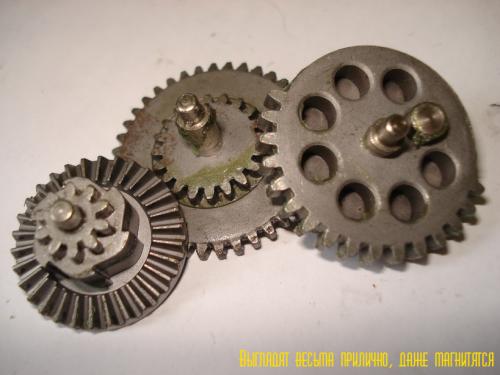

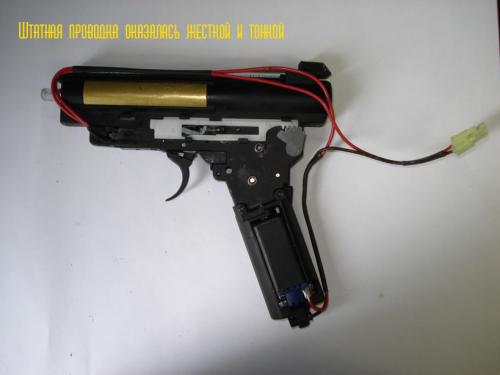

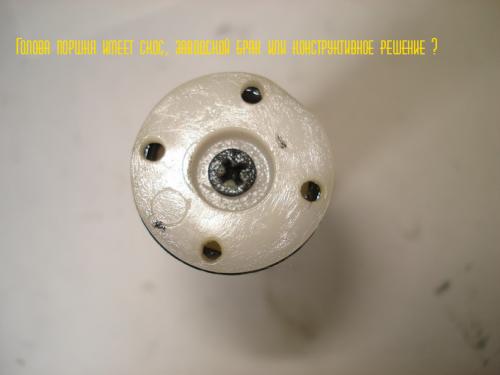

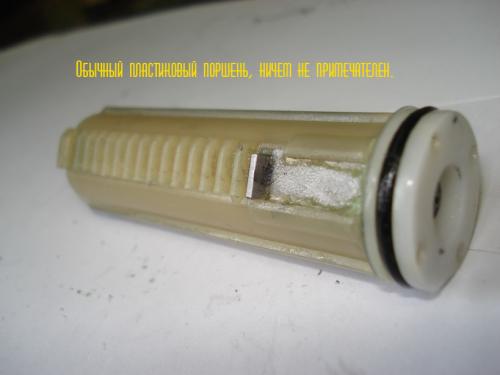

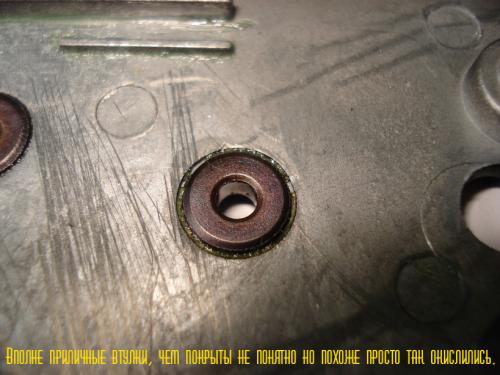

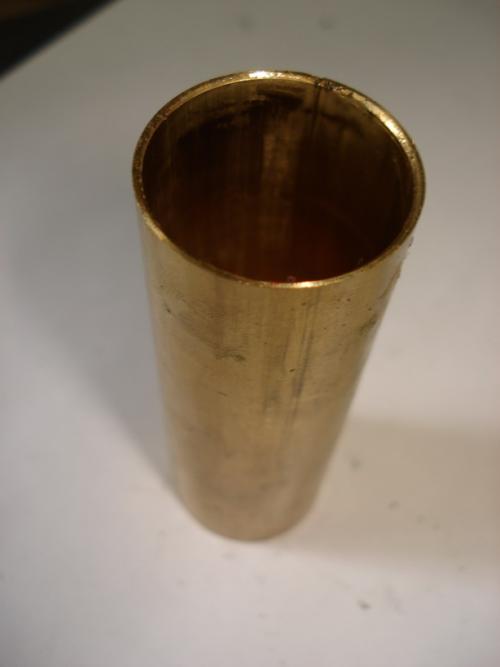

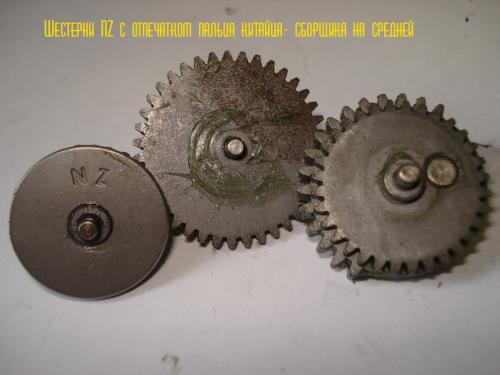

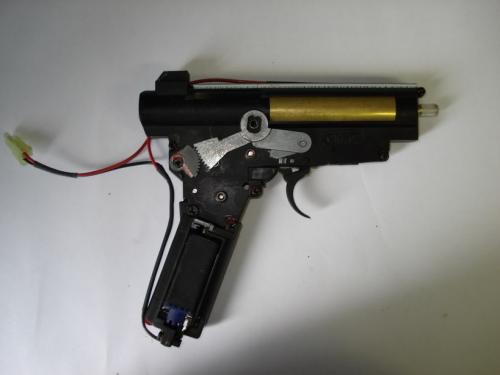

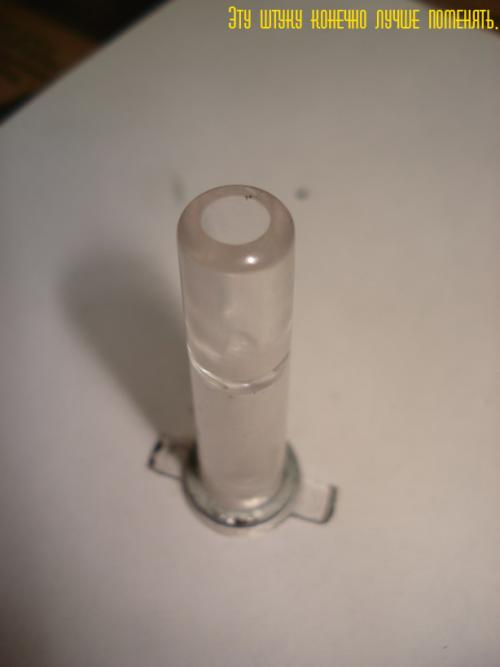

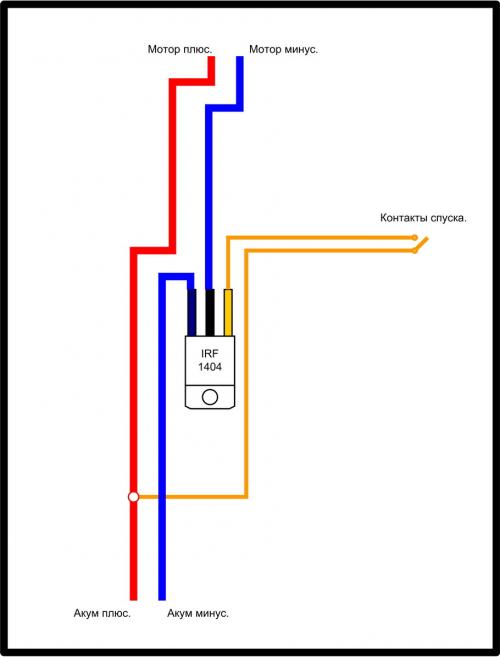

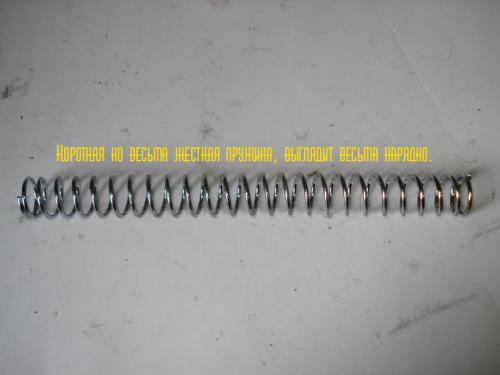

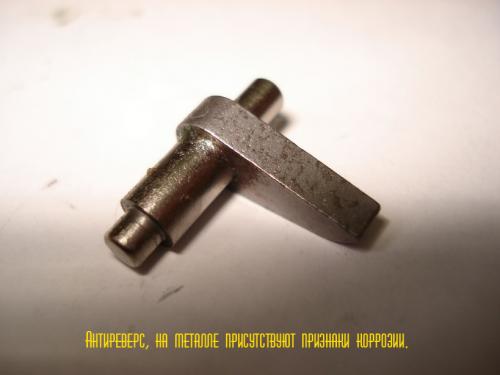

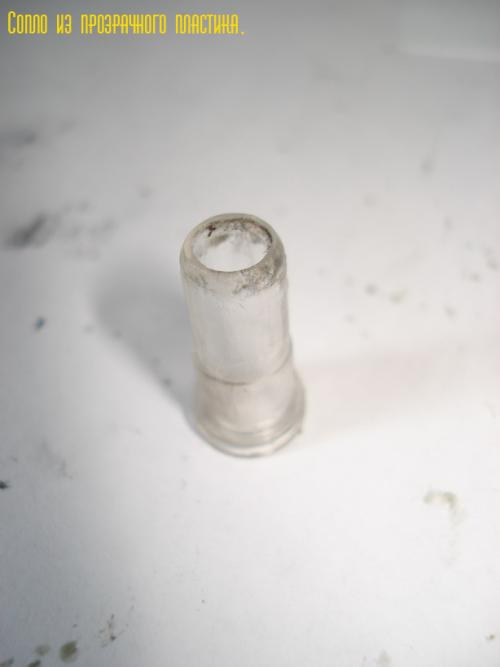

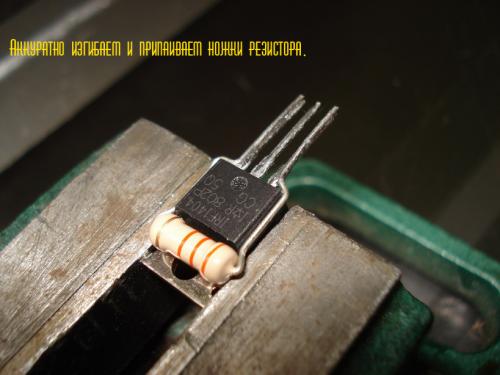

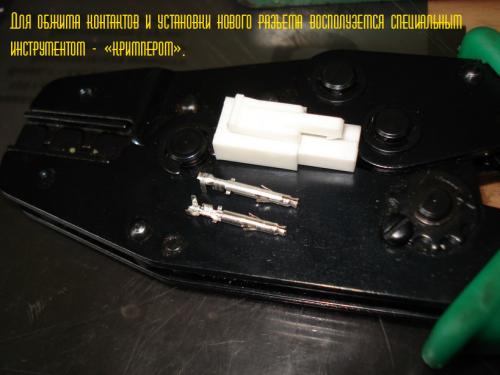

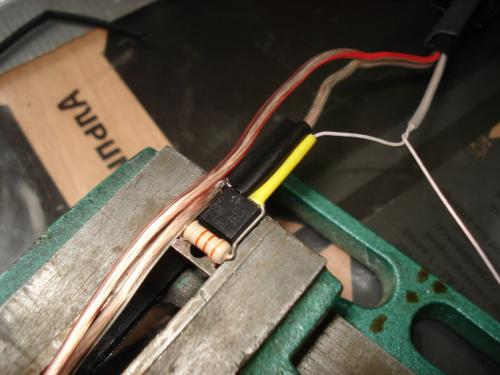

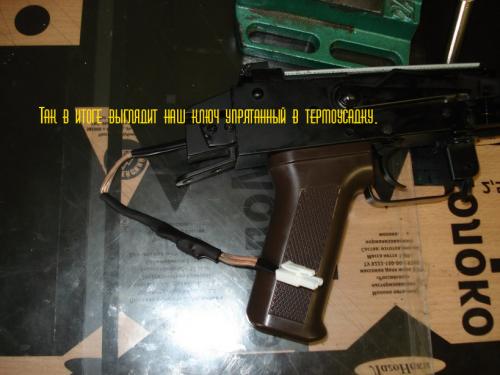

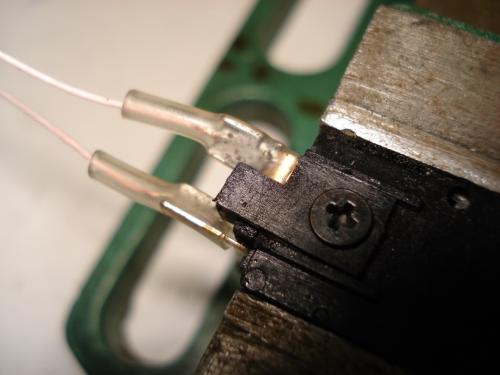

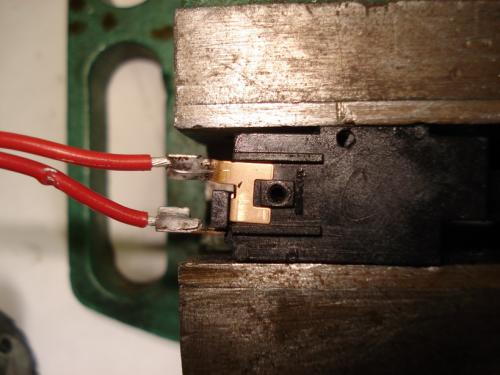

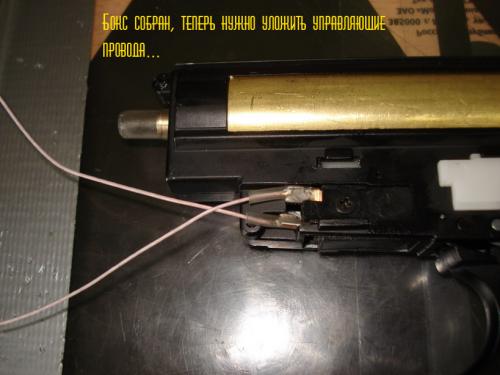

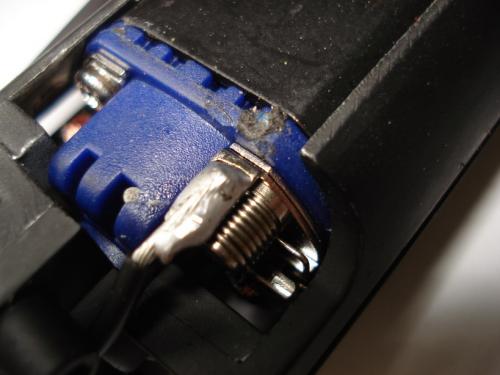

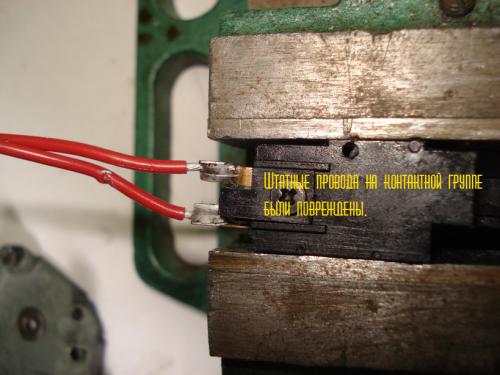

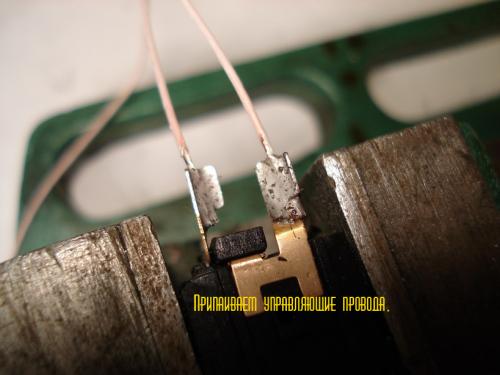

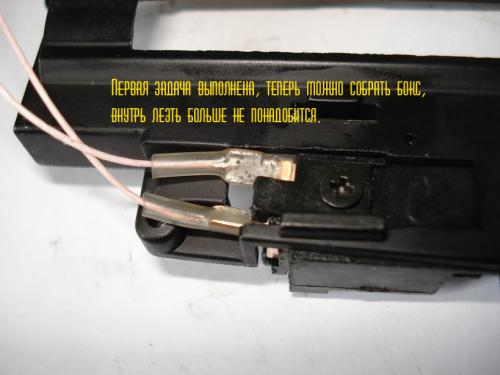

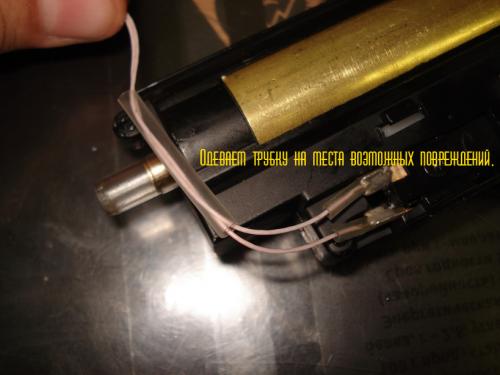

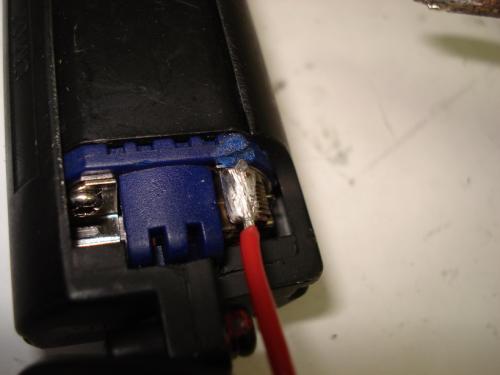

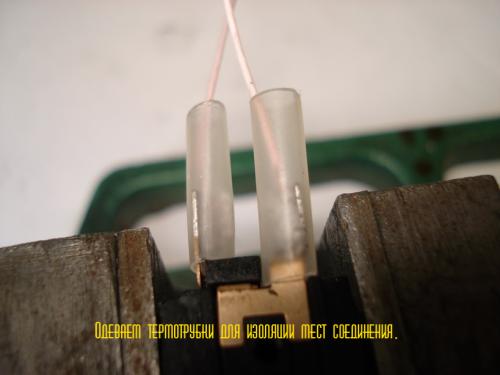

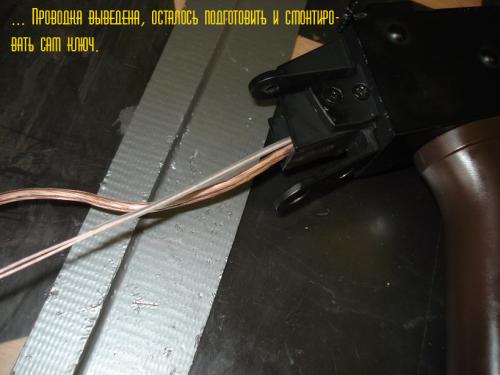

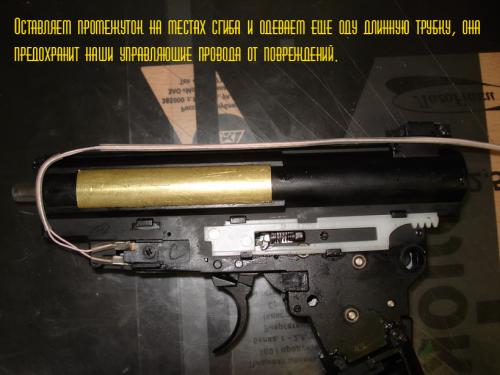

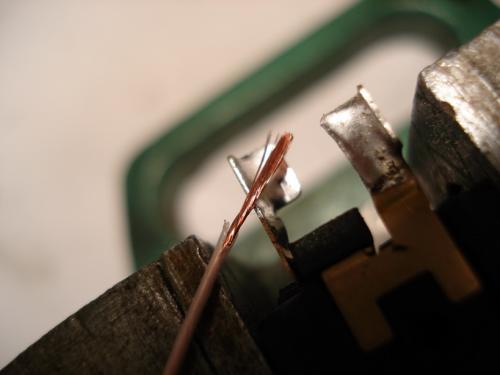

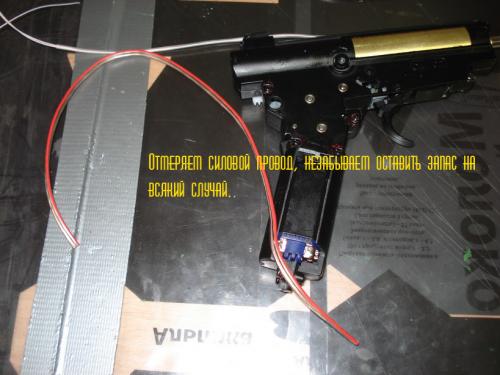

CYMA AKM Техобслуживание бокса и установка новой проводки MAXPower на полевике IRF1404В этот раз мы рассмотрим один из вариантов установки новой проводки с ключем на примере CYMA AKM. Сначала мы вместе рассмотрим начинку гирбокса а затем пошагово установим новую проводку. Настрел привода — не более 500 шаров. Замер скорости изначально показывал ~136 м/с шаром 0,2 гр. Что просили сделать: 1. Установить проводку с ключем; 2. Определить что надо менять; 3. Выставить шестерни; 4. Пересмазать. CYMA AKM Техобслуживание бокса и установка новой проводки MAXPower на полевике IRF1404 (Фото 2)CYMA AKM Техобслуживание бокса и установка новой проводки MAXPower на полевике IRF1404 (Фото 3)И так начнем с минусов: — направляющая пружины из прозрачного пластика; — обычная пластиковая голова цилиндра; — голова поршня пластик, вентилируемая; — очень тонкая и жесткая проводка; — моторная рама не очень хорошо прилегает к боксу и люфтит. А теперь о плюсах: — хорошие втулки; — на вид весьма приличные шестерни, хорошо липнут к магниту — следов износа нет (собсвенно настрел всего 500). А замеры и ттх некоторых деталей: Цилиндр: — внутренний диаметр — 23,5 мм. Голова цилиндра: — высота сопла — 16 мм. — внешний диаметр — 5,5 мм. — внутренний диаметр — 4,7 мм. Нозл: — высота — 18,8 мм. — диаметр у основания/вершины — 7,7/7,3 мм. — внутренний диаметр у основания/выходное — 5,5/5,2 мм. Пружина: — кол-во витков — 25. — общая длинна — 150 мм. — толщина проволоки — 1,5 мм CYMA AKM Техобслуживание бокса и установка новой проводки MAXPower на полевике IRF1404 (Фото 4)CYMA AKM Техобслуживание бокса и установка новой проводки MAXPower на полевике IRF1404 (Фото 5)CYMA AKM Техобслуживание бокса и установка новой проводки MAXPower на полевике IRF1404 (Фото 6)CYMA AKM Техобслуживание бокса и установка новой проводки MAXPower на полевике IRF1404 (Фото 7)CYMA AKM Техобслуживание бокса и установка новой проводки MAXPower на полевике IRF1404 (Фото 8)CYMA AKM Техобслуживание бокса и установка новой проводки MAXPower на полевике IRF1404 (Фото 9)CYMA AKM Техобслуживание бокса и установка новой проводки MAXPower на полевике IRF1404 (Фото 10)CYMA AKM Техобслуживание бокса и установка новой проводки MAXPower на полевике IRF1404 (Фото 11)CYMA AKM Техобслуживание бокса и установка новой проводки MAXPower на полевике IRF1404 (Фото 12)CYMA AKM Техобслуживание бокса и установка новой проводки MAXPower на полевике IRF1404 (Фото 13)CYMA AKM Техобслуживание бокса и установка новой проводки MAXPower на полевике IRF1404 (Фото 14)CYMA AKM Техобслуживание бокса и установка новой проводки MAXPower на полевике IRF1404 (Фото 15)А теперь займемся установкой проводки. Все комментарии я постарался разместить на фотографиях, чтобы было понятно. Тут приведу лишь пошаговую инструкцию: 1. Разобрать привод, в процессе прикинуть длинну проводов и места укладки. 2. Омерить и припаять управляющие провода. собрать бокс. 3. Отмерить силовые провода, припаять к мотору. 4. Упаковать все провода в термоусадку, собрать бокс в корпус. 5. Подготовить ключ к монтажу. 6. Смонтировть, заизолировать контакты, места соединений. 7. Упаковать ключ и оставшиеся провода в термоусадку. 8. Установить разъем. 9. Провести шировкие испытания… CYMA AKM Техобслуживание бокса и установка новой проводки MAXPower на полевике IRF1404 (Фото 16)CYMA AKM Техобслуживание бокса и установка новой проводки MAXPower на полевике IRF1404 (Фото 17)CYMA AKM Техобслуживание бокса и установка новой проводки MAXPower на полевике IRF1404 (Фото 18)CYMA AKM Техобслуживание бокса и установка новой проводки MAXPower на полевике IRF1404 (Фото 19)CYMA AKM Техобслуживание бокса и установка новой проводки MAXPower на полевике IRF1404 (Фото 20)CYMA AKM Техобслуживание бокса и установка новой проводки MAXPower на полевике IRF1404 (Фото 21)CYMA AKM Техобслуживание бокса и установка новой проводки MAXPower на полевике IRF1404 (Фото 22)CYMA AKM Техобслуживание бокса и установка новой проводки MAXPower на полевике IRF1404 (Фото 23)CYMA AKM Техобслуживание бокса и установка новой проводки MAXPower на полевике IRF1404 (Фото 24)CYMA AKM Техобслуживание бокса и установка новой проводки MAXPower на полевике IRF1404 (Фото 25)CYMA AKM Техобслуживание бокса и установка новой проводки MAXPower на полевике IRF1404 (Фото 26)CYMA AKM Техобслуживание бокса и установка новой проводки MAXPower на полевике IRF1404 (Фото 27)CYMA AKM Техобслуживание бокса и установка новой проводки MAXPower на полевике IRF1404 (Фото 28)CYMA AKM Техобслуживание бокса и установка новой проводки MAXPower на полевике IRF1404 (Фото 29)CYMA AKM Техобслуживание бокса и установка новой проводки MAXPower на полевике IRF1404 (Фото 30)CYMA AKM Техобслуживание бокса и установка новой проводки MAXPower на полевике IRF1404 (Фото 31)CYMA AKM Техобслуживание бокса и установка новой проводки MAXPower на полевике IRF1404 (Фото 32)CYMA AKM Техобслуживание бокса и установка новой проводки MAXPower на полевике IRF1404 (Фото 33)CYMA AKM Техобслуживание бокса и установка новой проводки MAXPower на полевике IRF1404 (Фото 34)CYMA AKM Техобслуживание бокса и установка новой проводки MAXPower на полевике IRF1404 (Фото 35)CYMA AKM Техобслуживание бокса и установка новой проводки MAXPower на полевике IRF1404 (Фото 36)CYMA AKM Техобслуживание бокса и установка новой проводки MAXPower на полевике IRF1404 (Фото 37)CYMA AKM Техобслуживание бокса и установка новой проводки MAXPower на полевике IRF1404 (Фото 38)CYMA AKM Техобслуживание бокса и установка новой проводки MAXPower на полевике IRF1404 (Фото 39)CYMA AKM Техобслуживание бокса и установка новой проводки MAXPower на полевике IRF1404 (Фото 40)


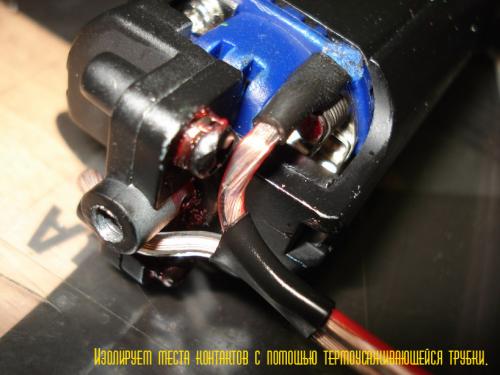

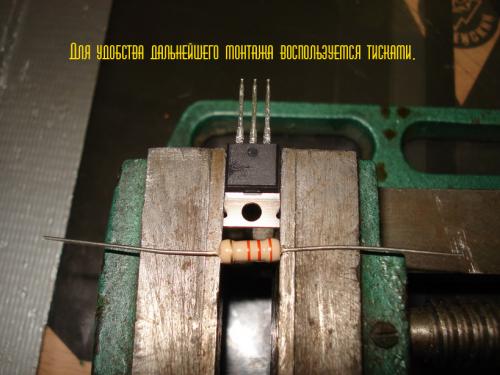

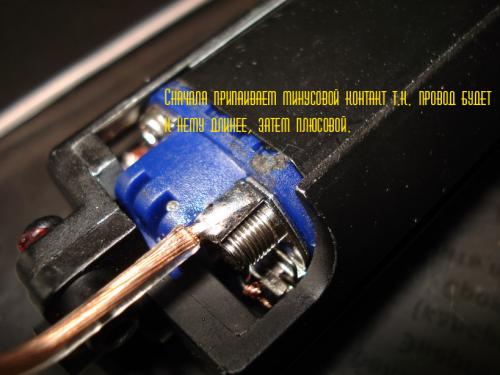

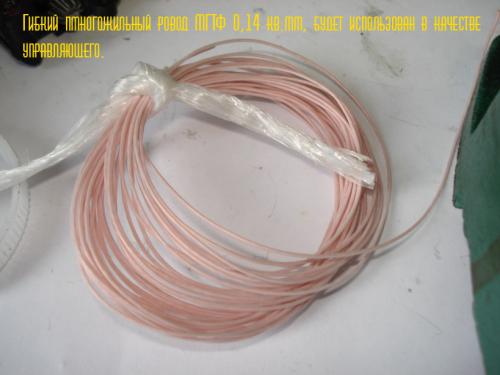

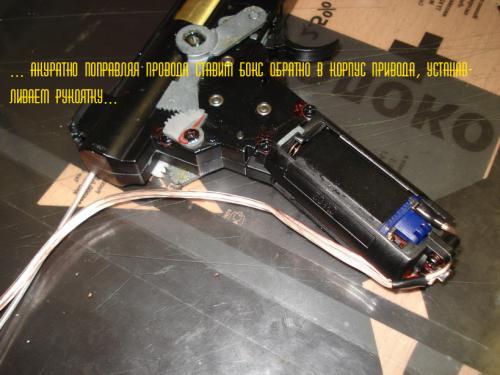

Надеюсь моя статья окажется вам полезной и интересной.
«Все права на статью и представленные здесь фотографии принадлежат её автору. Использование данной статьи и фотографий без разрешения автора не допускается».
Любое заинтересованное лицо может обратиться к автору за разрешением использовать ту или иную фотографию в рекламных или коммерческих целях»

Автор статьи:
Филиппов Андрей Владимиривич
Московская страйкбольная команда «КАСКАД»
Ace1982@bk.ru
