TM AUG, тюнинг с пружиной М120, установка новой проводки MAXPower на полевике IRF1404
В этом обзоре рассмотрим установку тюнинга с пружиной м120, а также установку новой проводки на полевом транзисторе.
Настрел привода — более 10000 шаров.Замер скорости изначально показывал ~87 м/с шаром 0,2 гр.

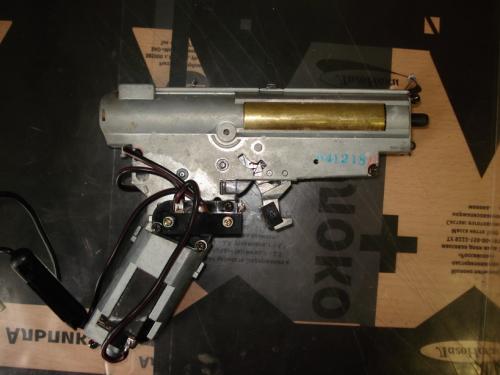

Бокс извлеченный из корпуса AUG-а
Что будем делать:
1. Установим проводку с ключем;
2. Определим что надо менять;
3. Установим детали для пружины М120;
4. Выставим шестерни;
5. Пересмажем.


И так начнем с минусов:
-
грязный бокс, песок, посторонние частицы;
- направляющая пружины полностью пластиковая;
— голова цилиндра пластик сильно грязная;
— голова поршня пластик, не вентилируемая;
— стандартный маруйский поршень;
— немагнитные шестерни, весьма слабые;
— пластиковые 6мм втулки;
— исцарапанный цилиндр.

А теперь о плюсах:
— живой таппет;
— хороший мотор;
— после очистки некоторые детали еще послужат.

А замеры и ттх некоторых деталей:

Цилиндр:
— внутренний диаметр — 23,5 мм.
Голова цилиндра:
— высота сопла — 19 мм.
— внешний диаметр — 5,4 мм.
— внутренний диаметр — 4,7 мм.
Нозл:
— высота — 24,8 мм.
— диаметр у основания/вершины — 7,7/7,2 мм.
— внутренний диаметр у основания/выходное — 5,4мм
Пружина:
— нет данных.

*все фотографии в этом обзоре имею всплывающие комментарии, для просмотра задержите курсор на фотке.

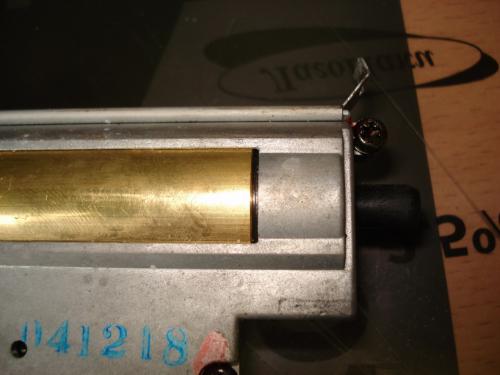

Милиметровый зазор, цилиндр ходит туда-сюда.

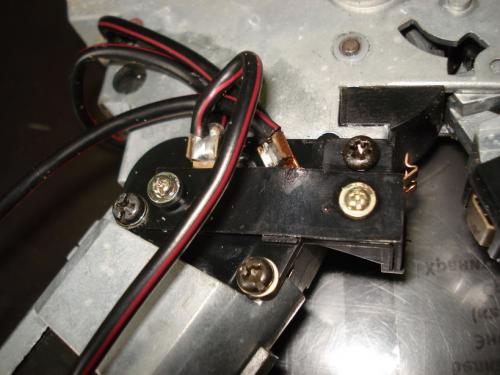

Распайка штатной проводки

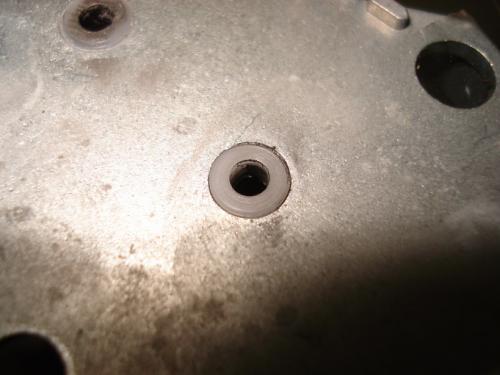

Штатные пластиковые втулки 6мм

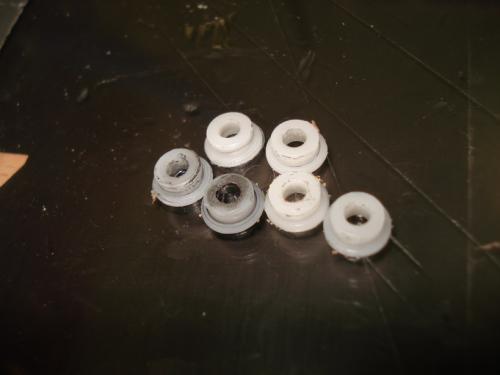

Извлеченные 6мм пластиковые втулки, будут заменены.

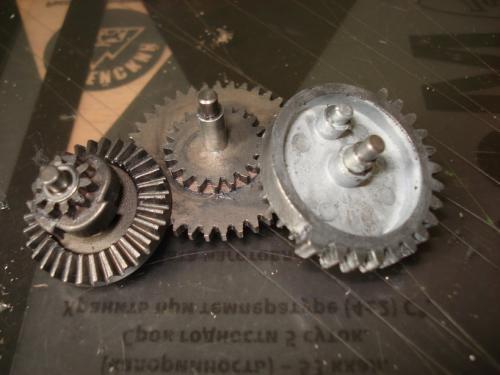

Штатные шестерни из немагнитного материала, под замену.

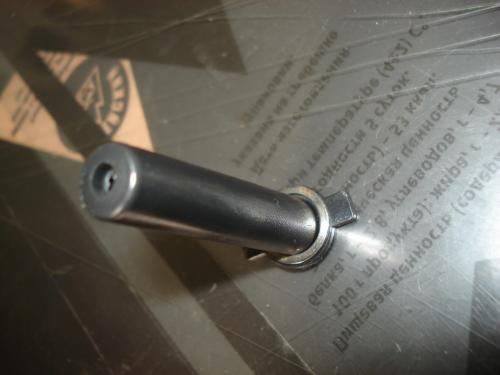

Пластиковая направляющая, тоже под замену.

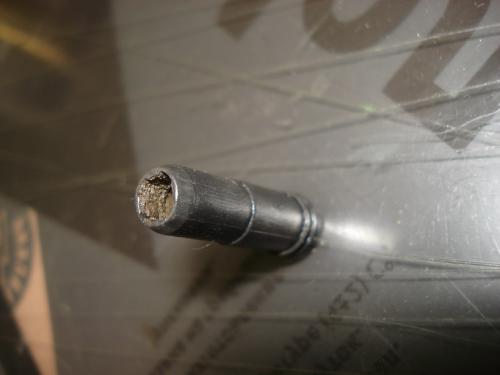

Сопло еще послужит, но только после тотальной очистки.

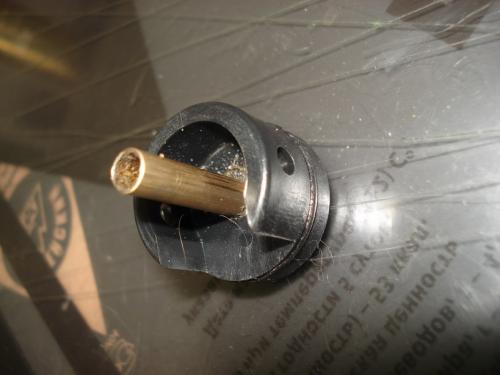

Голова цилиндра тоже послужит после очистки.

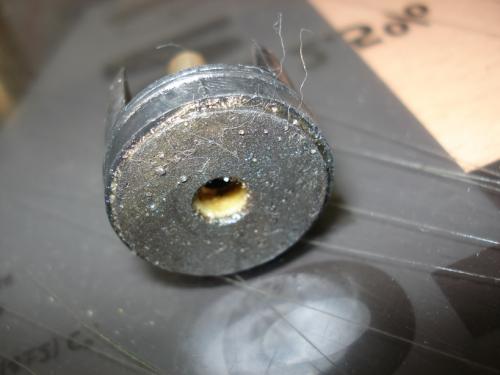

Демпфер головы поврежден песком, вклеим другой.

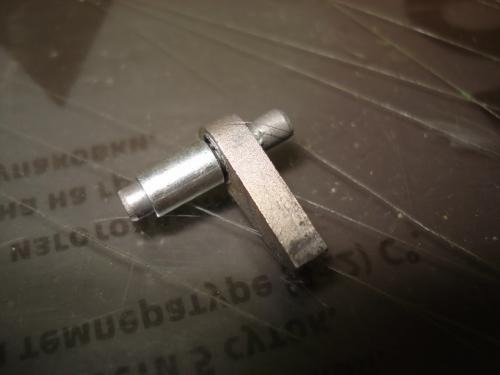

Шатный антиреверс вполне неплох, останется.

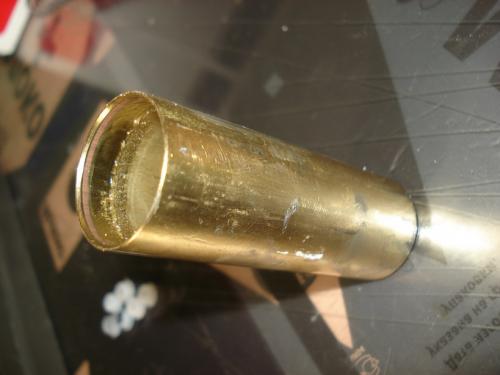

Латунный цилиндр расцарапан внутри песком, будет отполирован и останется жить.

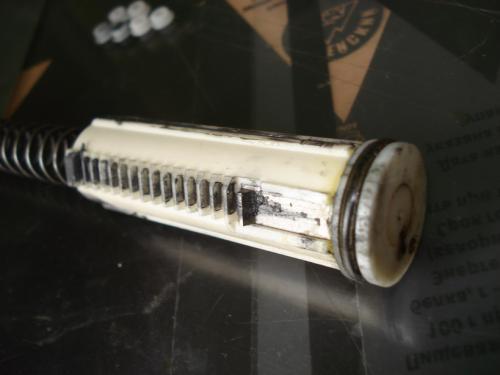

Штатный маруйский поршень с головой и пружиной будут заменены.
И так после тотальной очистки от песка различного мусора и старой смазки мы определили какие из деталей нам больше не пригодятся а какие останутся.
Дальше я подобрал детали из имеющихся в наличии под 120 пружину фирмы Харрикейн.

И так что мы установим:
— Поршень A&K от пулемета М249;
— Голова поршня от AGM HK416;
— Пружина Hurricane M120 HE-PT-0603;
— Направляющая пружины ACTION-ACC-SG02 ;
— Стальные шестерни CA Replacement Gear Set;
— 6mm подшипники  ACTION-PT-BB02;

Остальные детали бокса останутся штатными.

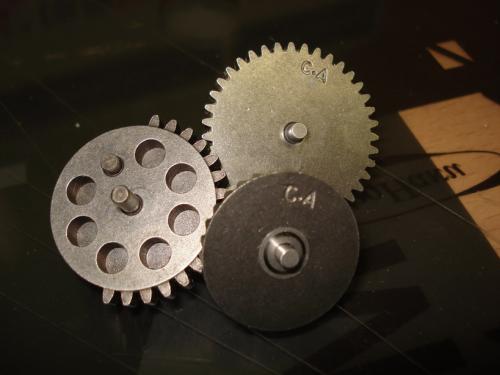

Стальные шестрени Classic Army

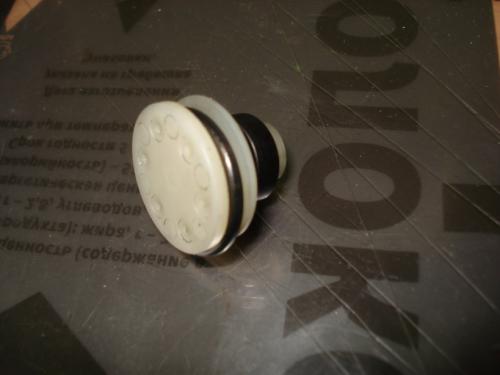

Голова поршня от AGM HK416
Поршень от пулемета A&K M249

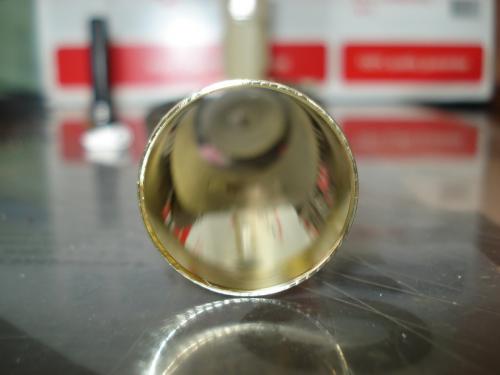

Полированный штатный цилиндр получил второе рождение.

А так с деталями мы определились, теперь займемся установкой новой проводки под ключ.
Последовательность действий у нас будет такой:
— Припаиваем управляющие провода в контактную группу;
— Устанавливаем новые з/ч в бокс, все тщательно выставляем и смазываем;
— Закрываем бокс;
— Ставим моторную раму;
— Продолжаем монтаж проводки;
— Тестируем, маркируем, упаковываем бокс;
— Возвращаем владельцу.

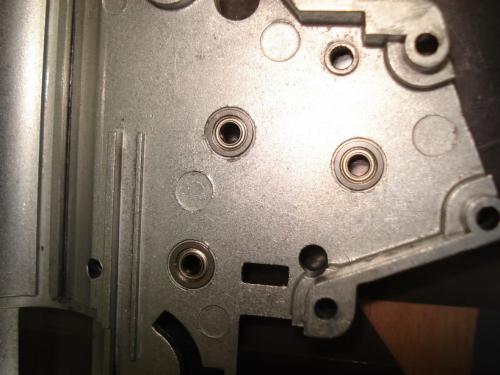

Если втулки у вас скольжения или слабо держатся на местах закрпеляем их на месте фиксатором резьбы.

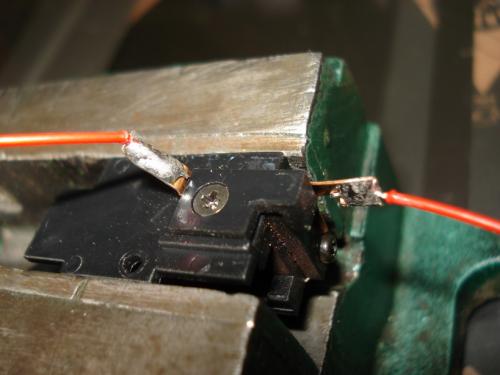

Извлекаем контактную группу и припаиваем управляющие провода.

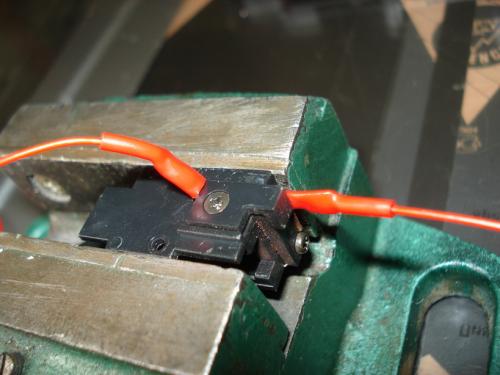

Изолируем термоусадкой.
После этого момента к проводке мы вернемся уже после того как закроем бокс и присоединим моторную раму.

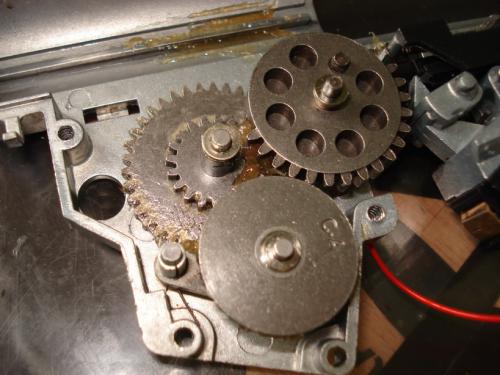

Выставляем шестерни, смазываем.
Распишу кратко процесс выставления шестерен:
— Ставим среднюю, трется — подкладываем;
— Ставим секторную, трется - подкладваем;
— Ставим моторную, трется - подкладываем;
— Скручиваем стенки бокса, давим на оси, болтанка — подкладываем;

И так до полной гармонии, в итоге шестерни не долны болтаться, туго вращаться, вращаем через окно где должен стоять цилиндр.

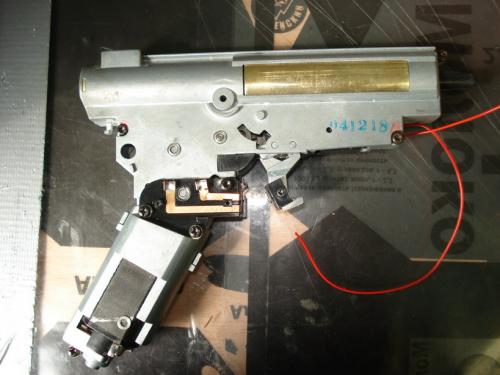

Собрали, присоединили моторную раму.

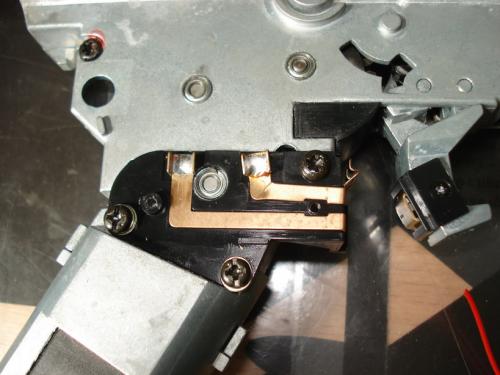

Теперь на промежуточные контакты припаяем управляющие провода.

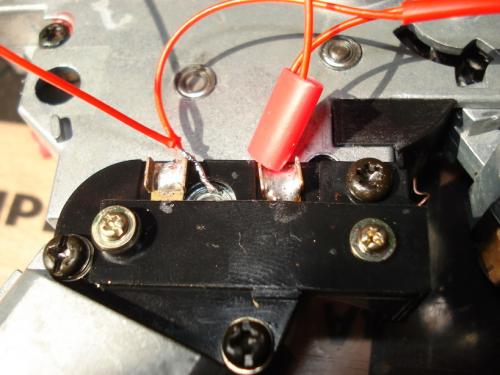

Припаиваем и не забываем одевать термоусадку.

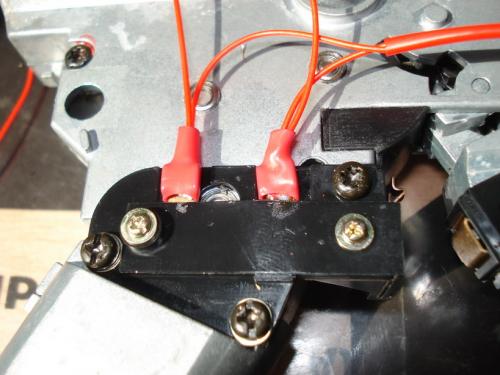

Изолируем.

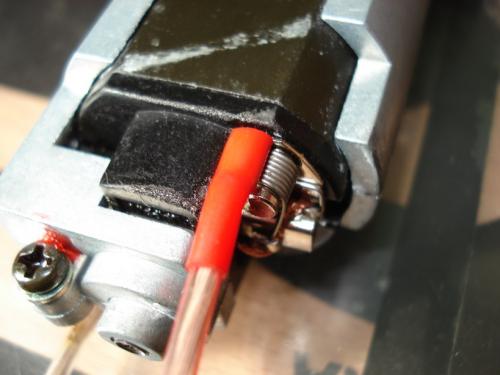

Отмеряем и припаиваем силовые провода на контакты мотора, изолируем.

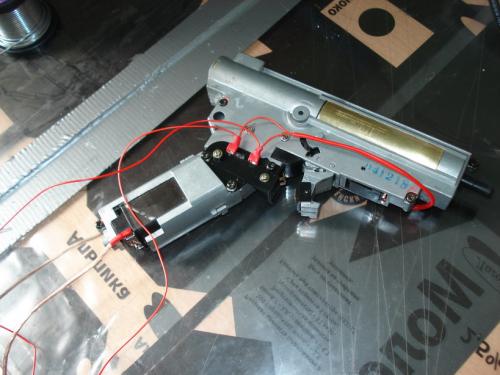

Получается у нас такая картина, теперь подготовим транзистор

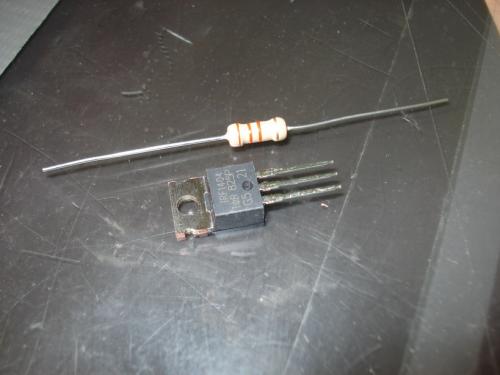

Транзистор + резистор.

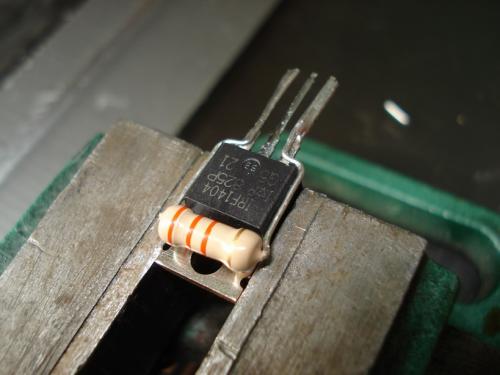

Сгибаем, припаиваем, пользуемся тисками, так удобней.

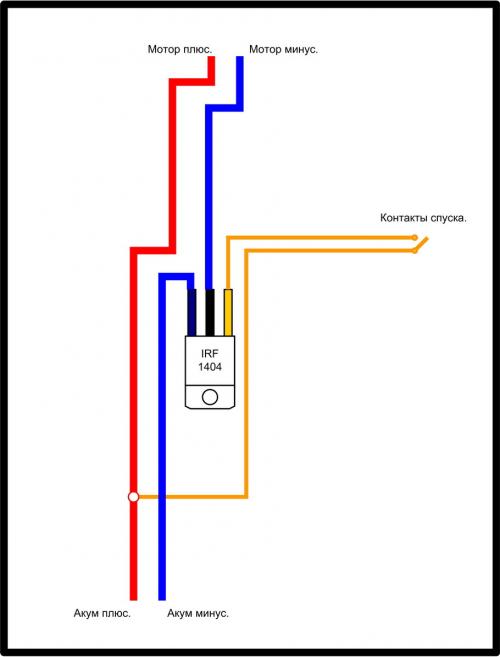

Далее припаиваем провода согласно схеме.

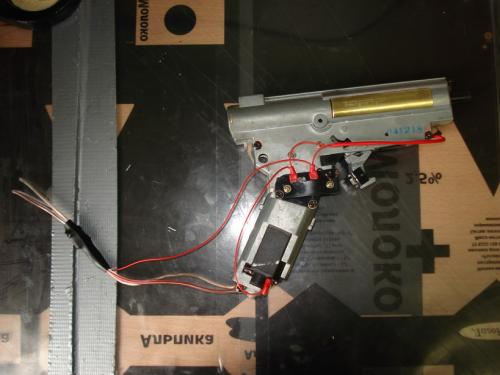

Припаяли, удеваем ключ в термоусадку.

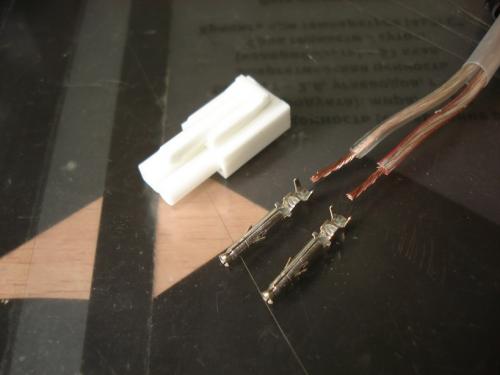

Устанавливаем коннектор, клеммы обжимаем крипмером.

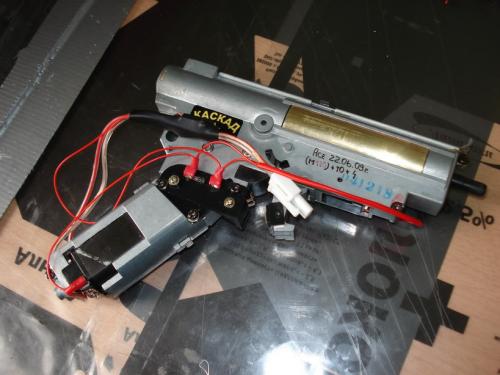

Теперь тестируем собранный бокс, я дополнительно нанес надписи что тюн установлен 22.06.09 и то что внутри стоит пружина М120.

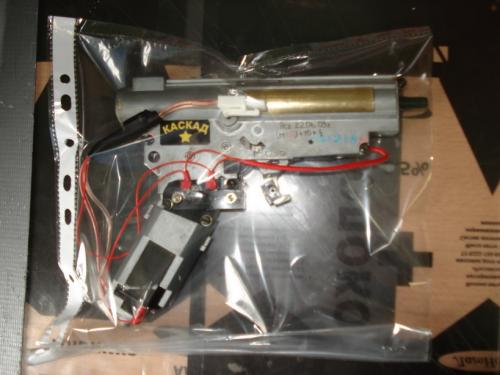

Упаковываем готовый бокс и вручаем счастливому владельцу.

THE END

Надеюсь моя статья окажется вам полезной и интересной.
«Все права на статью и представленные здесь фотографии принадлежат её автору. Использование данной статьи и фотографий без разрешения автора не допускается».
Любое заинтересованное лицо может обратиться к автору за разрешением использовать ту или иную фотографию в рекламных или коммерческих целях»

Автор статьи:
Филиппов Андрей Владимиривич
Московская страйкбольная команда «КАСКАД»
Ace1982@bk.ru
