Самая известная снайперская винтовка в мире — СВД. Находится на вооружении нашей армии и армий некоторых стран с 1963 года и до сих пор

СВД



История создания

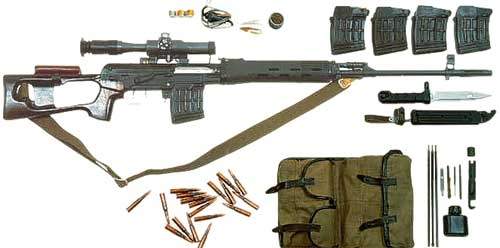

СВД и аммуниция



В СССР официальные снайперы появились во время второй мировой войны. Раньше существовали только маленькие группы сотрудников ОГПУ, подготовленные для специальных заданий. В современной армии любая десантная или пехотная рота «доукомплектована» снайперским отделением.

Главное снайперское оружие российской армии, СВД (снайперская винтовка Драгунова), было создано более полувека назад. Лишь несколько модификаций винтовки появилось с тех пор, но ничего лучше и надежней придумано не было.


В 1958 году задание на разработку снайперской винтовки получила группа конструкторов целевого спортивного оружия под руководством Евгения Драгунова. Перед ними стояла задача совместить маневренность и неприхотливость самозарядного оружия с точностью и кучностью стрельбы. В 1963 году после долгих испытаний на вооружение Советской Армии поступил винтовка под обозначением СВД. Ее основным назначением является поддержка мотострелкового отделения «точечным» огнем.


Устройство и компоненты СВД

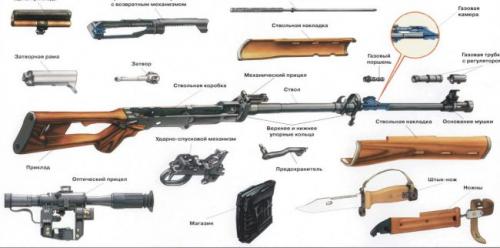

основные компоненты СВД



Ряд черт в устройстве СВД напоминает автомат Калашникова — автоматика также действует за счет отвода пороховых газов через боковое отверстие в стенке ствола, запирание канала ствола производится поворотом затвора, причем затвор, поворачиваясь при отпирании, несколько страгивает назад гильзу, облегчая ее последующее извлечение из патронника. Похожа и форма затвора. Ударный механизм — куркового типа, с такой же формой боевой пружины. Флажковый предохранитель двойного действия: он одновременно запирает спусковой крючок и ограничивает движение затворной рамы назад, закрывая вырез ствольной коробки.

Однако имеются и весьма существенные отличия системы СВД, связанные со «снайперскими» задачами. Прежде всего, затворная рама здесь не объединена с газовым поршнем: поршень и толкатель выполнены как отдельные детали с собственной возвратной пружиной и возвращаются в переднее положение сразу же после отброса рамы назад. Таким образом движение автоматики как бы «раскладывается» на последовательные движения отдельных деталей. Возвратный механизм затворной рамы включает две пружины. Все это обеспечивает плавность работы автоматики. Встроенный в газовую камеру регулятор количества отводимых газов не сыграл большой роли и был позже исключен.

Затвор СВД имеет три симметрично расположенных боевых выступа, что делает запирание более надежным и однообразным. Качание затворной рамы в переднем положении предотвращается заклепкой отражателя. Ствольная коробка — фрезерованная. Ударно-спусковой механизм собран в отдельном корпусе. Это снижает нагрузки на него при выстреле. Оригинальной чертой является использование курка в качестве разобщителя шептала со спусковым крючком. На дульной части ствола крепится цилиндрический щелевой пламегаситель. Конструкция его оказалась весьма удачной — пять продольных щелей расположены и спрофилированы так, что он же играет роль компенсатора. Высокая эффективность пламегасителя особенно важна при стрельбе ночью с использованием ночного прицела.

Как и у большинства современных боевых образцов, ложа СВД разрезная. Винтовка имеет деревянный приклад сложной рамочной формы. Вырез в прикладе и передняя его грань образуют пистолетную рукоятку. Для удобства прицеливания на приклад крепится «щека». Затыльник приклада и «щека» не регулируются. Цевье состоит из двух симметричных ствольных накладок с прорезями для лучшего охлаждения ствола. Накладки изготовлены из дерева и имеют подпружиненное крепление на стволе, так что точка опоры цевья находится на оси канала ствола. В процессе производства дерево заменили прессованной клееной фанерой. Связь цевья СВД со стволом не способствует точности стрельбы, поскольку дополнительно нагружает ствол. В то же время СВД стала одной из первых армейских винтовок, в дизайне которых проявились «спортивные» черты.

На винтовку крепится оптический прицел ПСО-1 (1П43). Винтовка имеет также вспомогательный открытый секторный прицел и регулируемую мушку. Из-за высокого расположения приклада стрельба с открытым прицелом не столь удобна, как с оптическим. При переноске винтовки с оптическим прицелом он может укрываться чехлом.

СВД в действии


















Технические характеристики СВД

  • Калибр, мм: 7,62

  • Длина, мм: 1220

  • Высота с оптическим прицелом, мм: 230

  • Ширина с оптическим прицелом, мм: 88

  • Длина ствола, мм: 620

  • Масса без патронов и прицела, кг: 4,3

  • Начальная скорость пули, м/с 830

  • Скорострельность, в/м: 30

  • Дульная энергия, Дж: 4064

  • Емкость магазина, патронов: 10

  • Прицельная дальность с открытым прицелом, м: 1200

  • Прицельная дальность с оптическим прицелом, м: 1300

  • Прицельная дальность с ночным прицелом, м: 300




Модификации СВД

Одним из главных недостатков СВД являлась большая длина (1220 мм). Особенно это чувствовалось при парашютных прыжках. Поэтому специально для десантников был разработан вариант винтовки со складывающимся прикладом – СВД-С. Деревянный приклад был заменен пластмассовой пистолетной рукояткой и складываемым вправо прикладом с несъемной «щекой». Длина модернизированного оружия составила 890 мм.


вариант СВД для десантников


СВД-С со сложенным прикладом


Следующий, третий вариант модернизации СВД – СВУ (снайперская винтовка укороченная) по системе «буллпап» предложили тульские оружейники («буллпап» — это система, у которой рукоятка управления огнем располагается впереди магазина с патронами, а не позади него, как в «классическом» варианте). В процессе создания обнаружилась возможность без ущерба укоротить ствол на 100 мм. На этой модификации опробовано ствольное устройство, совмещающее глушитель, пламегаситель и дульный тормоз. Это позволило снизить уровень звука выстрела, что обеспечило возможность максимальной маскировки снайпера при условиях боя в городе.

В начале 90-х появился еще одна модификация СВД – СВУ-АС (снайперская винтовка укороченная, автоматическая, с сошками). Основным заказчиком «снайперского автомата» стало МВД. СВУ-АС планировалось использовать как оружие штурмовых групп.

На сегодняшний день все модификации СВД находятся на службе не только в Российской армии и подразделениях МВД, но и с незначительными изменениями состоят на вооружении еще нескольких стран. СВД-С и ее вариант с ночным прицелом признаются зарубежными специалистами как лучшие самозарядные снайперские винтовки в мире.

Аммуниция. Патрон

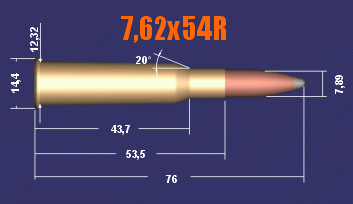

Патрон 7,62х54R


Для стрельбы из снайперской винтовки В.М.Сабельниковым, Т.Ф.Сазоновым и В.Н.Дворяниновым был разработан 7,62-мм снайперский патрон с тяжелой пулей и более точным исполнением. Для стрельбы из СВД можно применять все типы патрона 7,62х53.

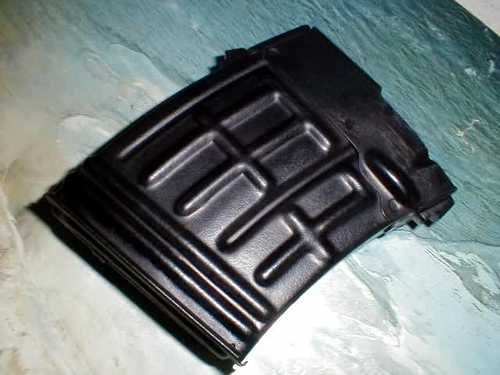

Магазин для СВД

10 патронов в шахматном порядке размещаются в сменном металлическом магазине коробчатой, секторной формы. СВД обладает хорошей кучностью стрельбы — на дальности 1000 м срединное отклонение попаданий не превышает 560 мм, что позволяет надежно поражать ростовую мишень. Однако кучность СВД уже недостаточна для решения ряда снайперских задач. Так, современные требования к снайперскому оружию предполагают отклонение попаданий не более одной угловой минуты. Для дальности 1000 м это составляет 290 мм, для 500 м — 145 мм, 100 м — 29 мм. Между тем для СВД эти цифры равны соответственно 480-560 мм, 188 мм и 36 мм.

Прицел СВД

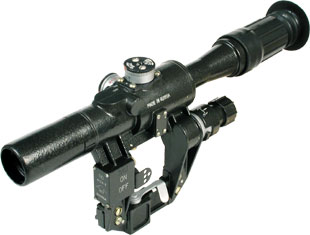

ПСО-1

прицельная сетка ПСО-1прицельная сетка ПСО-1 расшифровка разметки


Вид прицельной сетки прицела ПСО-1, используемого на винтовке СВД. Шкала в нижнем левом квадранте служит для определения дальности (в сотнях метров) до цели высотой 1.7 метра.

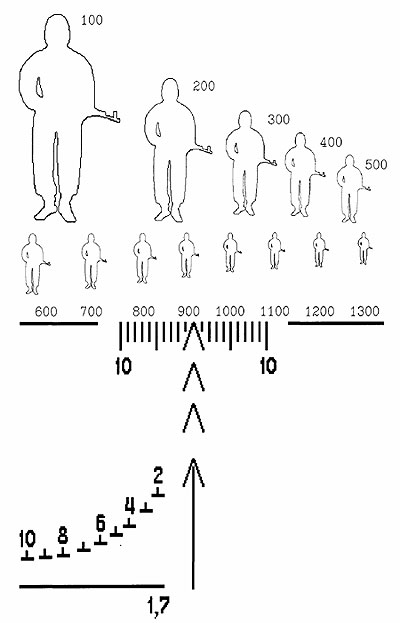

Пропорциональное восприятие снайпером цели сеткой прицела ПСО-1
Иностранные клоны СВД

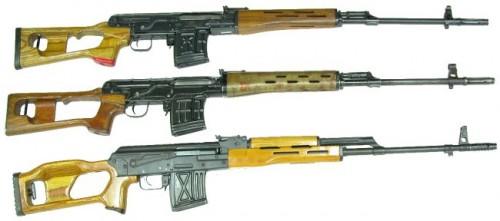

Клоны СВД

Иностранные клоны и подражания винтовке СВД, сверху вниз: винтвока Al Kadesih (Ирак), винтовка Type 85 (Тип 85, Китай) и винтовка FPK (Румыния). Обратите внимание, что только две верхние винтвоки в действительности являются копиями СВД, винтовка FPK на самом деле является увеличенной модификацией Автомата Калашникова калибра 7,62x54R оформленной «под СВД».


СВД в страйкболе


Узнать о том, какие образцы СВД выпускают в настоящее время для страйкбола и почем они можете вот тут
